Задача N2. Изучение работы сквид-магнитометра

В настоящее время СКВИДы являются наиболее чувствительными из известных измерителей магнитного поля. На их основе изготавливаются высокочувствительные приборы с помощью которых можно измерять слабые магнитные поля, их градиенты, а также любые физические величины, которые можно преобразовать в изменение магнитного потока: токи, напряжения, электрические поля и т.д. Эти приборы применяются в экспериментальной физике для исследований сверхлабых магнитных полей физических и биологических объектов.

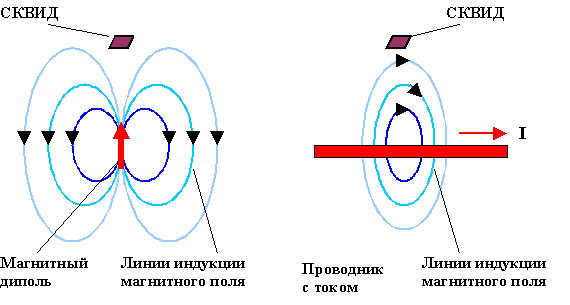

В режиме магнитометра СКВИД включается в измерительную цепь специализированной СКВИД-электроники. Данная электроника представляет собой безмодуляционную потокозапирающую схему, в которой СКВИД работает в качестве нуль-детектора. Выполнение упражнения заключается в изучении работы схемы СКВИД-магнитометра и проведении измерений магнитных полей небольшого магнита, поля постоянного/переменного тока, измерения магнитных полей окружающего пространства. На Рисунке схематично представлены магнитные поля диполя и токовой линии, которые могут быть измерены с помощью СКВИД-магнитометра.
